加工最大直徑 |
 |
φ20mm / φ23mm(選配) |
| 加工最大長度 |
 |
205mm / 50mm(無導套) | |
| 加 工 能 力 |
 |
||
| C 軸 功 能 |
 |
主軸 + 副主軸 | |
|

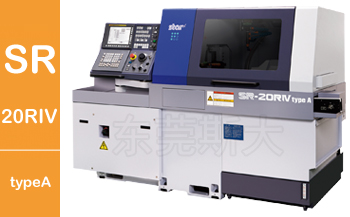

一、斯大走心機SR-20RIVtypeA采用前端導套扶持，后端主軸箱夾持材料移動結構，因刀具始終緊挨著導套進行加工，當加工長尺寸零部件時，這種結構即可抑制材料的撓性，實現高精度復合加工。 |
 |
||
| 二、斯大走心機SR-20RIVtypeA具備導套無導套互換功能，針對短尺寸零部件使用無導套功能，由于加工位置接近材料夾持位置，所剩尾料可控制在有導套尾料長度1/3，極大地推動了材料成本的降低。 |
 |
||
| 三、斯大走心機SR-20RIVtypeA采用門型刀架臺采用均等負荷橫向?qū)蚪Y(jié)構，抑制直動導軌軸承所受的力矩負重至最小限度，確保刀架臺剛性，并設計27個刀具安裝位置，最多可安裝41把刀具，實現強大的復合加工能力，應對各個領域的需求，同時在正面配備2軸深孔套筒座，可鉆最大加工直徑φ8mm深度100mm的深孔，實現特殊深孔的可行性解決方案。 | |||
| 四、斯大走心機SR-20RIVtypeA了進一步實現多樣化復合加工,充實了背面?zhèn)鹊墓δ埽瑥亩诒趁娴都芘_(tái)配備8軸鉆孔單元，并搭載Y2軸控制作為標配，在刀架臺上備有可通過手動調節控制的角度型回轉動力單元，可使得刀具可在工件外圓和端面上加工帶角度的傾斜表面。 | |||
| 刀架臺運動圖 |
|
刀架臺結構種類 |
刀具參數 |
|
|
|
① |
橫向鉆孔單元型
|
車刀(□12mm) |
7把 |
|
可交換式回轉工具 |
2pos |
|||
|
角度調整型回轉工具 |
1Pos |
|||
|
② |
背面8軸單元 |
背面加工工具 回轉工具 |
8把
max.8把 |
|
| 項目 | SR-20RⅣA | |
| 最 大 加 工 直 徑 | φ20mm/φ23mm(選配) | |
| 主 軸 箱 最 大 行 程 | 導 套 規 格 | 205mm |
| 無 導 套 規 格 | 材料直徑X 2.5(max.50mm) | |
| 車 刀 把 數 | 外側5把 + 內側2把（□12mm） | |
| 4 軸 套 筒 座 | 刀 具 把 數 | 正面加工固定刀具4把 |
| 背面加工固定刀具4把 | ||
| 最 大 鉆 孔 能 力 | φ12mm | |
| 最 大 切 削 攻 絲 能 力 | M10XP1.5 | |
| 正 面 2 軸 深 孔 套 筒 座 | 刀 具 把 數 | 2把 |
| 最 大 鉆 孔 能 力 | φ10mm | |
| 最 大 鉆 孔 深 度 | 100mm | |
| 動 力 刀 具 | 刀 具 把 數 | 3把 |
| 可交換式工具：2pos | ||
| 角 度 調 整 型 回 轉 工 具 | 1pos | |
| 最 大 鉆 孔 能 力 | φ10mm | |
|
最 大 切 削 攻 絲 能 力 |
M8XP1.25 | |
| 最 大 轉 速 | max.8,000min-1 | |
| 電 機 | 2.2kw | |
| 速 進 給 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) 15m/min(Y2) | |
| 主 軸 分 度 | C軸控制 | |
| 主 軸 轉 速 | max.10,000min-1 | |
| 主 軸 電 機 | 2.2kw(連續) / 3.7kw(10分/25%ED) | |
| 機 械 尺 寸（長 X 寬 X 高） | 2,334 X 1,200X 1,695mm | |
| 機 械 重 量 | 2,600kg | |
| 電 器 設 備 功 率 | 4.7KVA | |
| 項目 | SR-20RⅣA | ||
| 最 大 夾 持 直 徑 | φ20mm | ||
| 最 大 接 取 制 品 長 | 80mm | ||
| 最 大 制 品 突 出 長 | 30mm | ||
| 背 面 8 軸 單 元 | 刀 具 把 數 | 8把 | |
|
最 大 鉆 孔 能 力 |
固 定 刀 具 | φ12mm | |
| 動 力 刀 具 | φ6mm | ||
|
最 大 攻 絲 能 力 |
固 定 刀 具 | M10XP1.5 | |
| 動 力 刀 具 | M5XP0.8 | ||
| 副 主 軸 分 度 | C軸控制 | ||
| 副 主 軸 轉 速 | max.10,000min-1 | ||
| 副 主 軸 電 機 | 2.2kw(連續) / 3.7kw(10分/25%ED) | ||
