加工最大直径 |
 |
φ32mm |
| 加工最大长度 |
 |
320mm / 80mm(无导套) | |
| 加 工 能 力 |
 |
||
| C 轴 功 能 |
 |
主轴 + 副主轴 | |
|

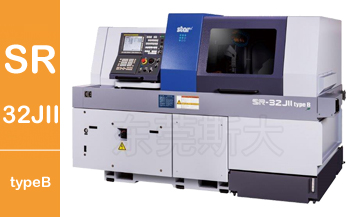

一、斯大走心机SR-32JIItypeB采用前端导套扶持，后端主轴箱夹持材料移动结构，因刀具始终紧挨着导套进行加工，当加工长尺寸零部件时，这种结构即可抑制材料的挠性，实现高精度复合加工。 |
 |
||
| 二、斯大走心机SR-32JIItypeB采用倾斜型燕尾槽导轨构造，这样切削点近接处X、Y轴构成放射状，机械刚性提高，还由于滚珠丝杆中心所通过的Y轴导轨是平行的直线与切削点构成近接(右图a1)，减少切削抵抗力矩的负重，使X轴、Z轴方向的刀架台刚性提高，由于这个斯大自豪的具有专利的刀架台构造，实行了刀具寿命延长和长时间连续加工时的稳定精度。 |
 |
||
| 三、斯大走心机SR-32JIItypeB具备导套无导套互换功能，针对短尺寸零部件使用无导套功能，由于加工位置接近材料夹持位置，所剩尾料可控制在有导套尾料长度1/3，极大地推动了材料成本的降低。 |
 |
||
| 四、斯大走心机SR-32JIItypeB横向钻孔5轴单元下方2轴，采用�？榛杓�，可根据工件需要自由安装可交换式工具，实现工艺的灵活性，通过功能�？榈淖楹�，轻松实现各种变化，以此获得机床的最佳结构。 | |||
| 五、斯大走心机了进一步实现多样化复合加工，充实了背面侧的功能，从而在背面刀架台配备8轴钻孔单元，并搭载Y2轴滑动部采用燕尾槽构造，提高背面刀架台的刚性。 | |||

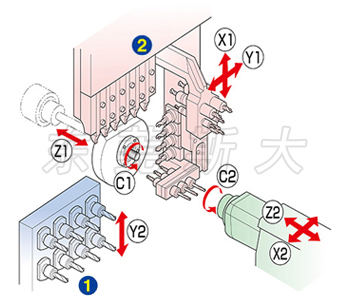

| 刀架台运动图 |
|
刀架台结构种类 |
刀具参数 |
|
|
|
① |
横向钻孔单元5轴型 |
车刀(□16mm) |
6把 |
|
横向钻孔单元6轴型 |
车刀(□16mm) |
6把 |
||
|
② |
背面4轴单元 |
背面加工工具 |
8把 |
|
| 项目 | SR-32JII type B | ||
| 横向钻孔单元5轴型 | 横向钻孔单元6轴型 | ||
| 最 大 加 工 直 径 | φ32mm | ||
| 主 轴 箱 最 大 行 程 | 导 套 规 格 | 320mm | |
| 无 导 套 规 格 | 80mm | ||
| 车 刀 把 数 | 6把（□16mm） | ||
| 5 轴 套 筒 座 | 刀 具 把 数 | 正面加工固定刀具5把 | |
| 背面加工固定刀具5把 | |||
| 最 大 钻 孔 能 力 | φ13mm | ||
| 最 大 切 削 攻 丝 能 力 | M12XP1.75 | ||
| 动 力 刀 具 | 刀 具 把 数 |
侧面旋转刀具：3把(ER20) |
侧面旋转刀具：6把(ER16) |
| 最 大 钻 孔 能 力 | φ10mm | ||
| 最 大 切 削 攻 丝 能 力 | M8XP1.25 | ||
| 最 大 转 速 |
横向钻孔刀具：max.6,000min-1 可交换式刀具：max.8,000min-1 |
max.6,000min-1 | |
| 电 机 | 2.2kw(连续) / 4.0kw(5分/30%ED) | ||
| 速 进 给 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) 24m/min(Y2) | ||
| 主 轴 分 度 | C轴控制 | ||
| 主 轴 转 速 | max.8,000min-1 | ||
| 主 轴 电 机 | 7.5kw(连续) / 11kw(10分/25%ED) | ||
| 机 械 尺 寸（长 X 宽 X 高） | 2,690 X 1,345X 1,780mm | ||
| 机 械 重 量 | 4,100kg | ||
| 电 器 设 备 功 率 | 8.8KVA | ||
| 项目 | SR-32JII type B | ||
| 最 大 夹 持 直 径 | φ32mm | ||
| 最 大 接 取 制 品 长 | 125mm | ||
| 最 大 制 品 突 出 长 | 45mm | ||
| 背 面 8 轴 单 元 | 刀 具 把 数 | 8把 | |
|
最 大 钻 孔 能 力 |
固 定 刀 具 | φ13mm | |
| 动 力 刀 具 | φ8mm | ||
|
最 大 攻 丝 能 力 |
固 定 刀 具 | M10XP1.5 | |
| 动 力 刀 具 | M6XP1.0 | ||
| 副 主 轴 分 度 | C轴控制 | ||
| 副 主 轴 转 速 | max.8,000min-1 | ||
| 副 主 轴 电 机 | 3.7kw(连续) / 5.5kw(10分/40%ED) | ||
